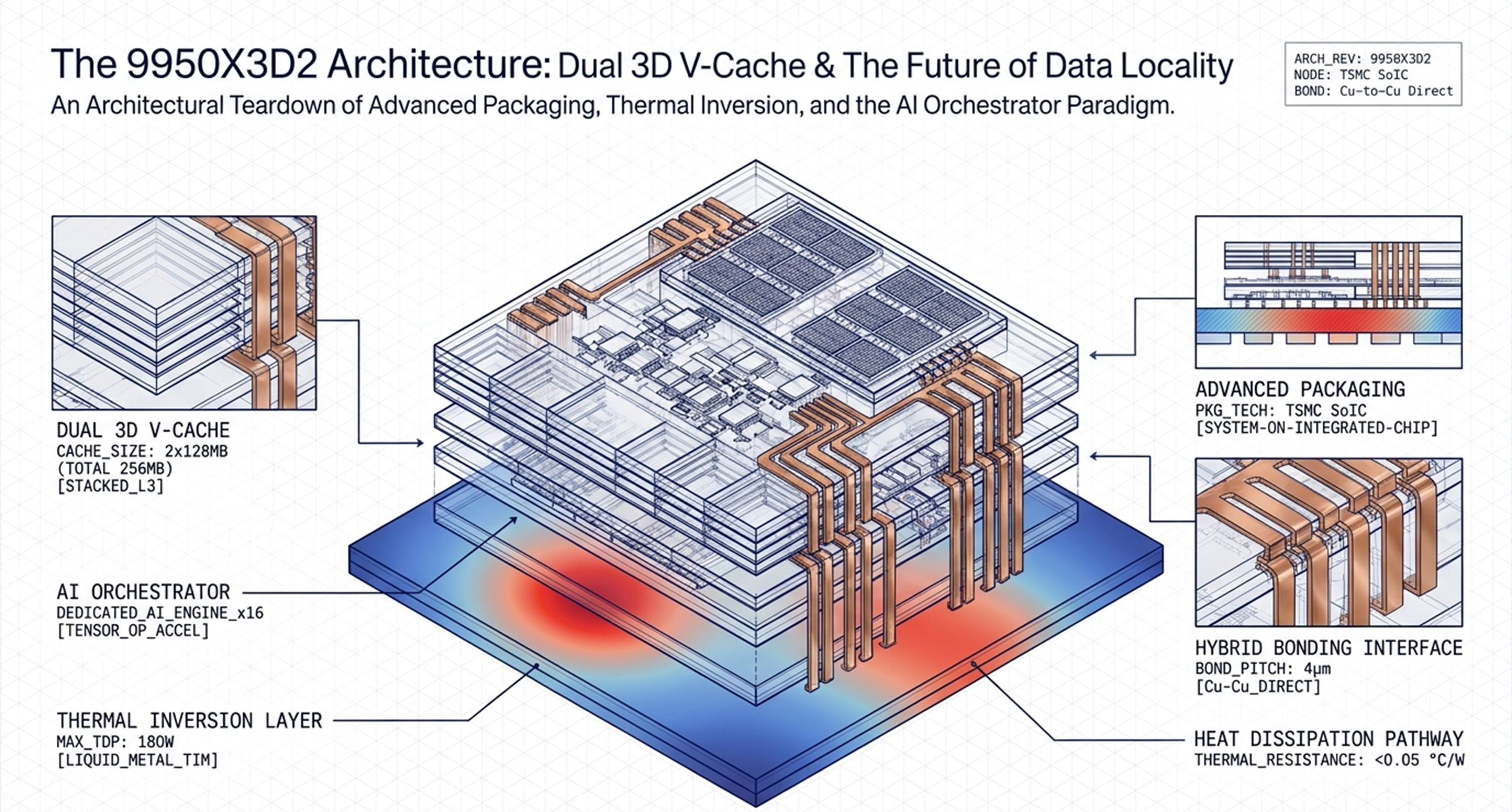

AMD의 새로운 CPU에 담긴 기술적 혁신 (feat. by Dual 3D V-cache)



1. 하드웨어 아키텍처의 패러다임 변화와 데이터 근접성의 전략적 가치



현대 반도체 아키텍처의 성능 향상 로드맵은 단순한 클록 주파수 증설이나 코어 수 확장에서 '데이터 이동 효율화'를 통한 레이턴시 극복으로 그 중심축이 이동하고 있습니다. 과거의 설계 전략이 연산 유닛의 절대적 속도에 집중했다면, 차세대 하드웨어 전략은 연산 유닛이 데이터를 기다리는 유휴 시간을 어떻게 최소화할 것인가에 사활을 걸고 있습니다.

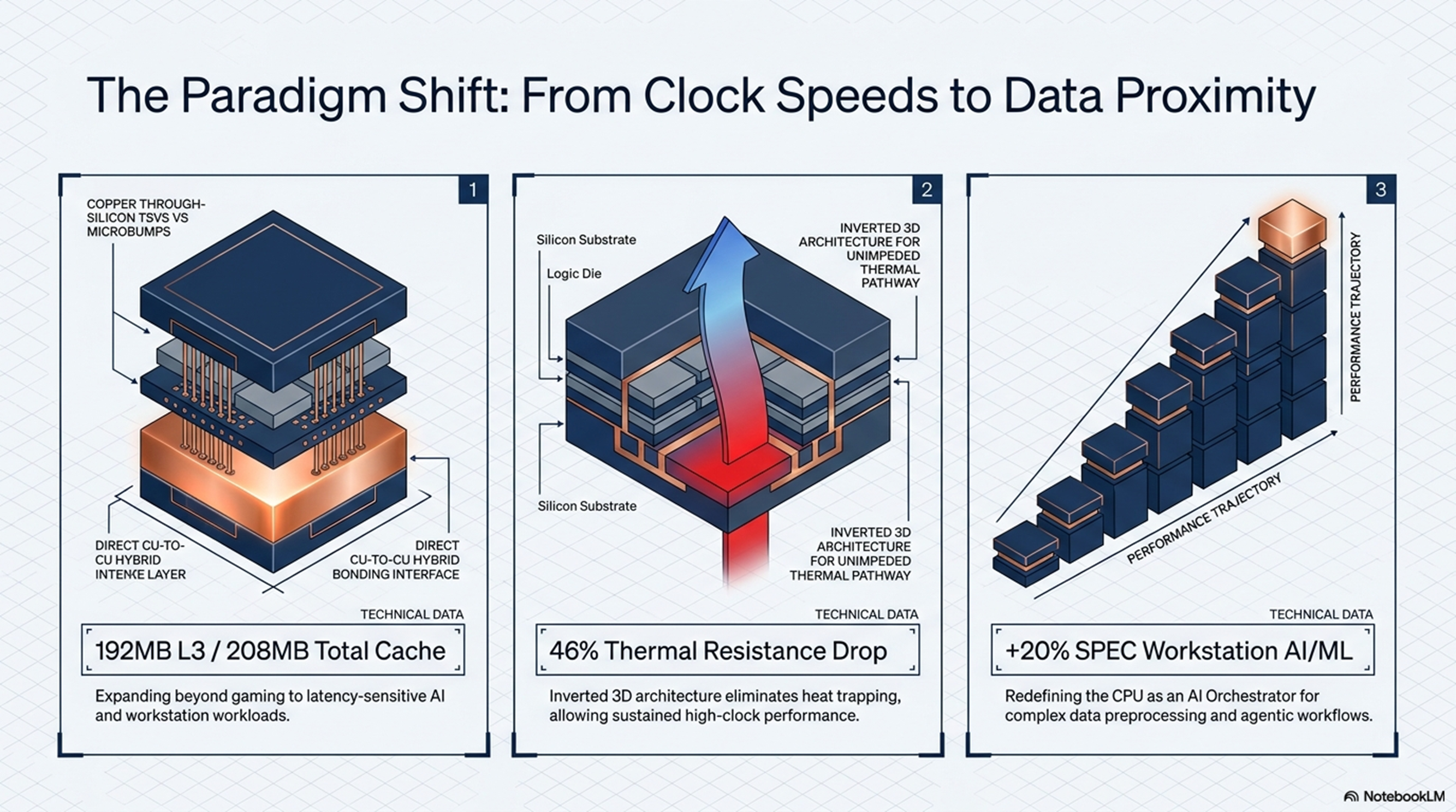

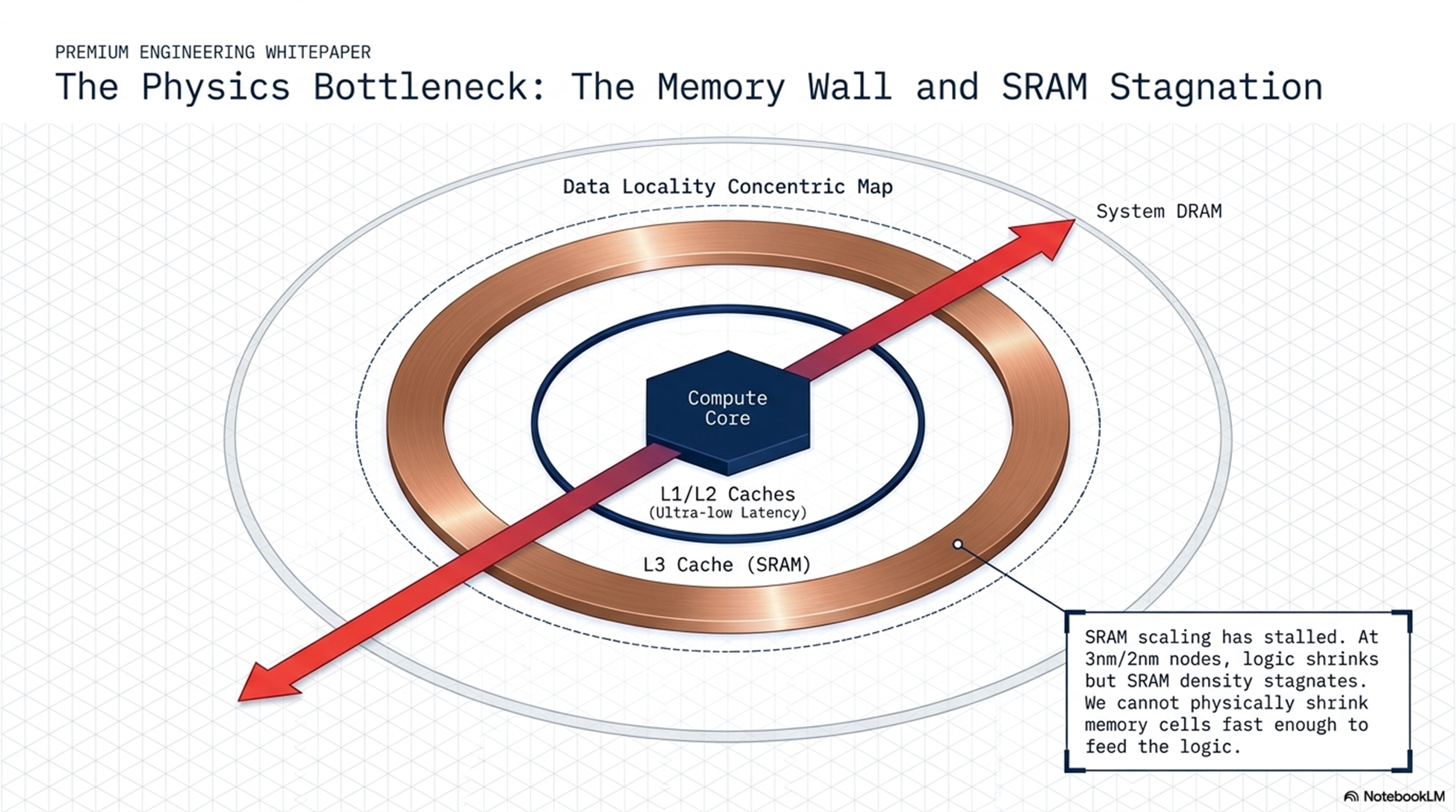

이러한 변화의 배경에는  '메모리 월(Memory Wall)'  현상이 자리 잡고 있습니다. 이는 비약적으로 발전한 CPU의 연산 속도와 정체된 DRAM 액세스 레이턴시 사이의 간극이 벌어지며 발생하는 병목 현상입니다. 데이터가 물리적으로 먼 DRAM에 머물 경우, 아무리 높은 IPC(클록당 명령어 처리 횟수)를 갖춘 CPU라 할지라도 실제 성능 발현은 제약될 수밖에 없습니다.





따라서 CPU 코어와 SRAM(L3 캐시) 사이의 물리적 거리를 극한으로 단축하여 데이터 로컬리티(Data Locality)를 확보하는 첨단 패키징 기술은 이제 보조적인 수단이 아닌, 아키텍처의 성패를 결정짓는 핵심 전략 자산으로 평가됩니다.  AMD의 3D V-캐시 기술은 단순한 클럭 속도 경쟁을 넘어, 데이터를 물리적으로 연산 코어와 얼마나 밀착시킬 수 있는가라는 '데이터 접근성'의 관점에서 설계된 혁신적 솔루션입니다.



과거 X3D 시리즈가 게이밍 환경의 프레임 방어를 위한 특수 무기였다면, 이번 9950X3D2는 토탈 L3 캐시를 최대 192MB(전체 캐시 208MB)로 확장하며 전문가용 워크스테이션 및 AI 인프라의 핵심 구성 요소로 그 위상을 격상시켰습니다. 이는 단순히 용량의 증설을 의미하는 것이 아니라, 복잡한 워크로드 하에서 데이터 이동 거리를 획기적으로 단축하여 시스템 전체의 유효 IPC(Instruction Per Clock)를 극대화하려는 전략적 포석입니다.





2. 핵심 기술 분석 I: TSMC 하이브리드 본딩 및 SoIC 아키텍처



AMD는 모놀리식 다이(Monolithic Die) 내에서 SRAM의 면적 점유율이 높아짐에 따라 발생하는 제조 수율 저하와 공정 미세화의 한계를 극복하기 위해 TSMC의 SoIC(System on Integrated Chips) 기술을 도입했습니다. 기존의 패키징 방식은 물리적 연결 밀도의 한계로 인해 데이터 전송 효율을 극대화하는 데 제약이 있었습니다. TSMC의  SoIC 기술은 '하이브리드 본딩'을 통해 이러한 물리적 한계를 정면으로 돌파하며 인터커넥트 밀도를 혁명적으로 개선했습니다.



2.1 패키징 기술의 세대교체: 하이브리드 본딩

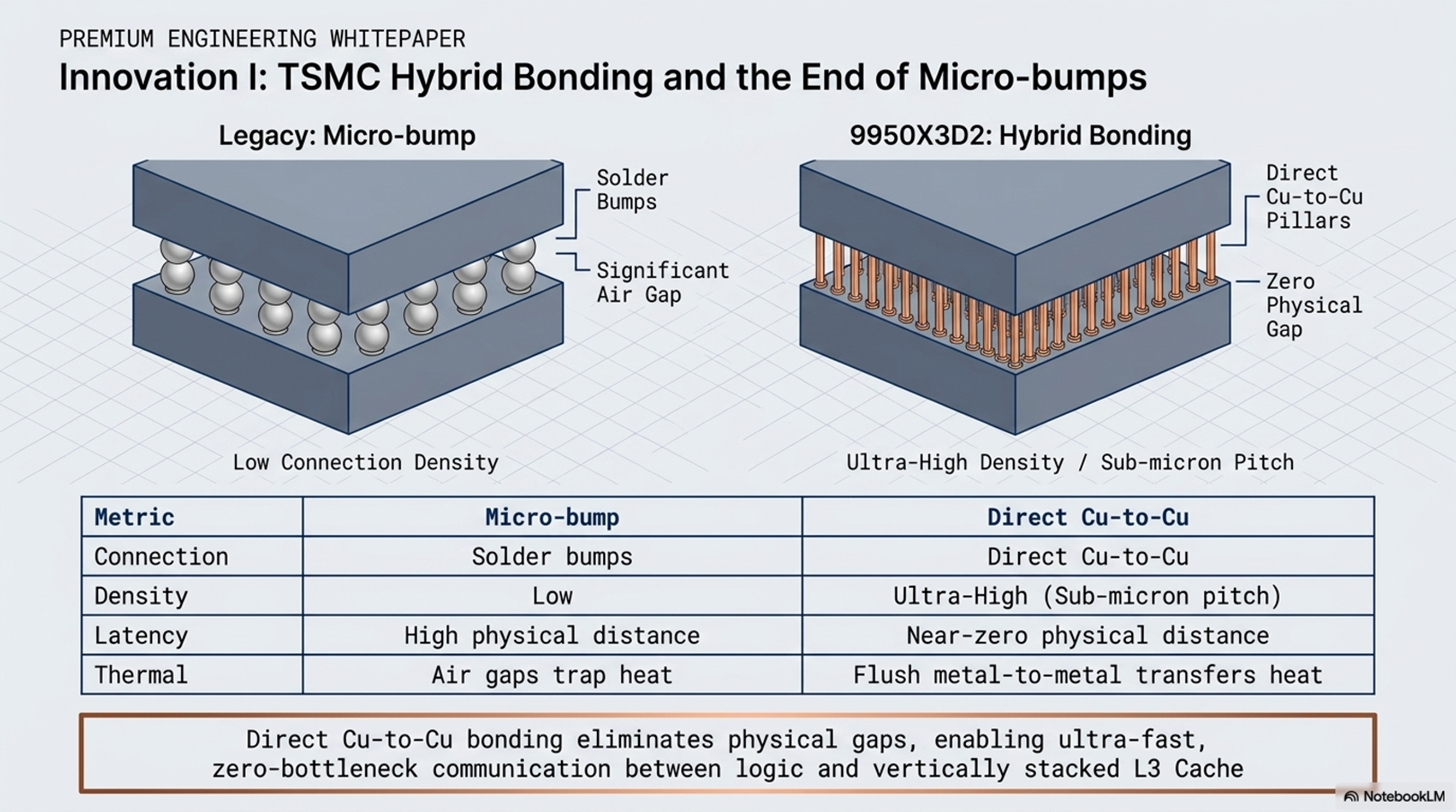

기존의 마이크로 범프 방식과 달리, 9950X3D2에 적용된 하이브리드 본딩은 구리와 구리를 직접 맞붙이는 '다이렉트 Cu-to-Cu' 방식을 취합니다.

구분	마이크로 범프 (Micro-bump)	하이브리드 본딩 (Direct Cu-to-Cu)
연결 방식	솔더 범프를 이용한 물리적 결착	구리 전극 간 직접 접합
배선 거리	상대적으로 길어 신호 지연 및 전력 손실 발생	초단거리 배선으로 레이턴시 최소화 및 전력 효율 극대화
연결 밀도	범프 크기로 인해 집적도 향상 제한적	본딩 면적 최적화로 압도적인 대역폭 확보
주요 이점	일반적인 칩렛 적층	고성능 L3 캐시 수직 적층 및 초고속 데이터 통신



반도체 공정이 3nm 이하의 초미세 영역으로 진입함에 따라  SRAM의 집적도 개선(Scaling) 둔화는 아키텍처 설계의 최대 걸림돌이 되었습니다. 로직 회로는 미세화에 따라 크기가 줄어들지만, SRAM은 물리적 한계로 인해 면적 축소가 정체되어 3nm 로직 다이에 대용량 SRAM을 통합하는 것은 값비싼 웨이퍼 면적을 낭비하는 결과를 초래합니다.



따라서 로직은 최신 공정(N3 등)에서 생산하고, SRAM은 최적화된 별도의 다이로 분리하여 SoIC로 적층하는 방식은 수율 확보와 비용 절감을 위한 기술적 필연성이라 할 수 있습니다.



리사 수(Lisa Su) 박사가 강조해온 이러한 '로직과 캐시의 분리 설계'는 2nm, 3nm 공정에서도 SRAM의 집적도가 정체되는 문제를 해결합니다. 고성능 로직은 최첨단 공정에서, SRAM은 안정화된 공정에서 별도 제조하여 적층함으로써 제조 단가를 최적화하는 동시에 성능 우위를 점할 수 있게 되었습니다.



3. 핵심 기술 분석 II: 인버티드 구조를 통한 열 저항 최적화 및 듀얼 CCD 대칭 구성



3D 적층 구조의 치명적인 약점은 하단 다이의 열이 상단 다이에 가로막혀 배출되지 못하는 '열적 고립' 현상입니다. 적층형 구조의 고질적 난제인 열 방출 문제를 해결하기 위해 AMD는 2세대 3D V-캐시 아키텍처에서 인버티드(Inverted) 구조라는 기술적 진보를 이뤄냈습니다.



3.1 열 저항 46% 감소의 물리적 구현

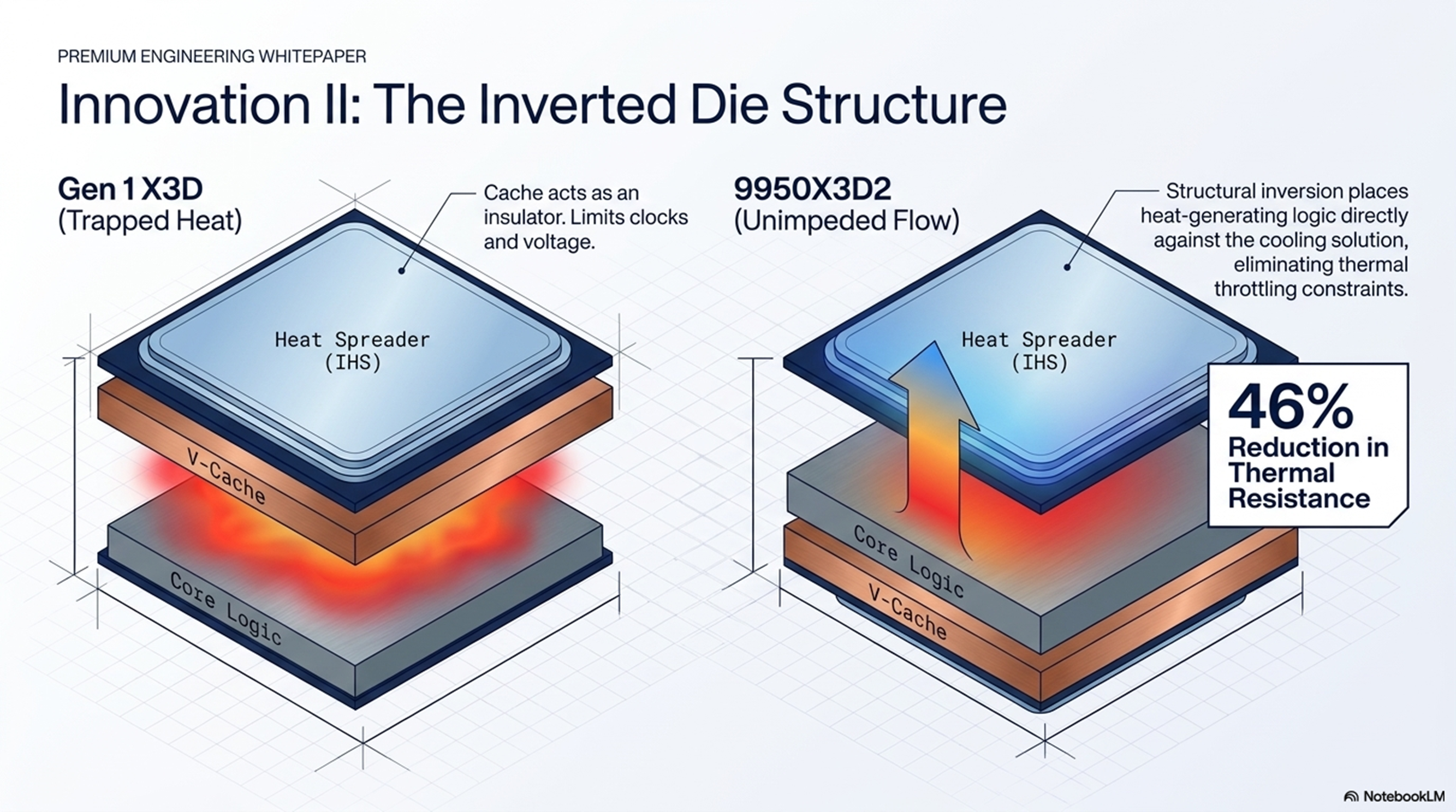

기존 1세대 방식은 CPU 코어 위에 캐시 다이를 얹어 열 배출을 차단하는 절연체 역할을 하게 했습니다. 반면, 신규 구조는 캐시 다이를 코어 하단에 배치합니다.

• 기술적 성과: 열 발생의 주체인 CPU 코어를 히트 스프레더(IHS)와 직접 밀착시킴으로써, 열 저항을 기존 대비 46% 감소시켰습니다.
• 전략적 결과: 이를 통해 과거 X3D 모델에서 불가피했던 열로 인한 전압 제한과 오버클럭 제약(Thermal Throttling)을 대폭 완화하여, 고부하 작업 시에도 높은 클럭 유지력을 확보할 수 있게 되었습니다.



3.2 운영 효율성: 비대칭성 제거와 오케스트레이션 간소화

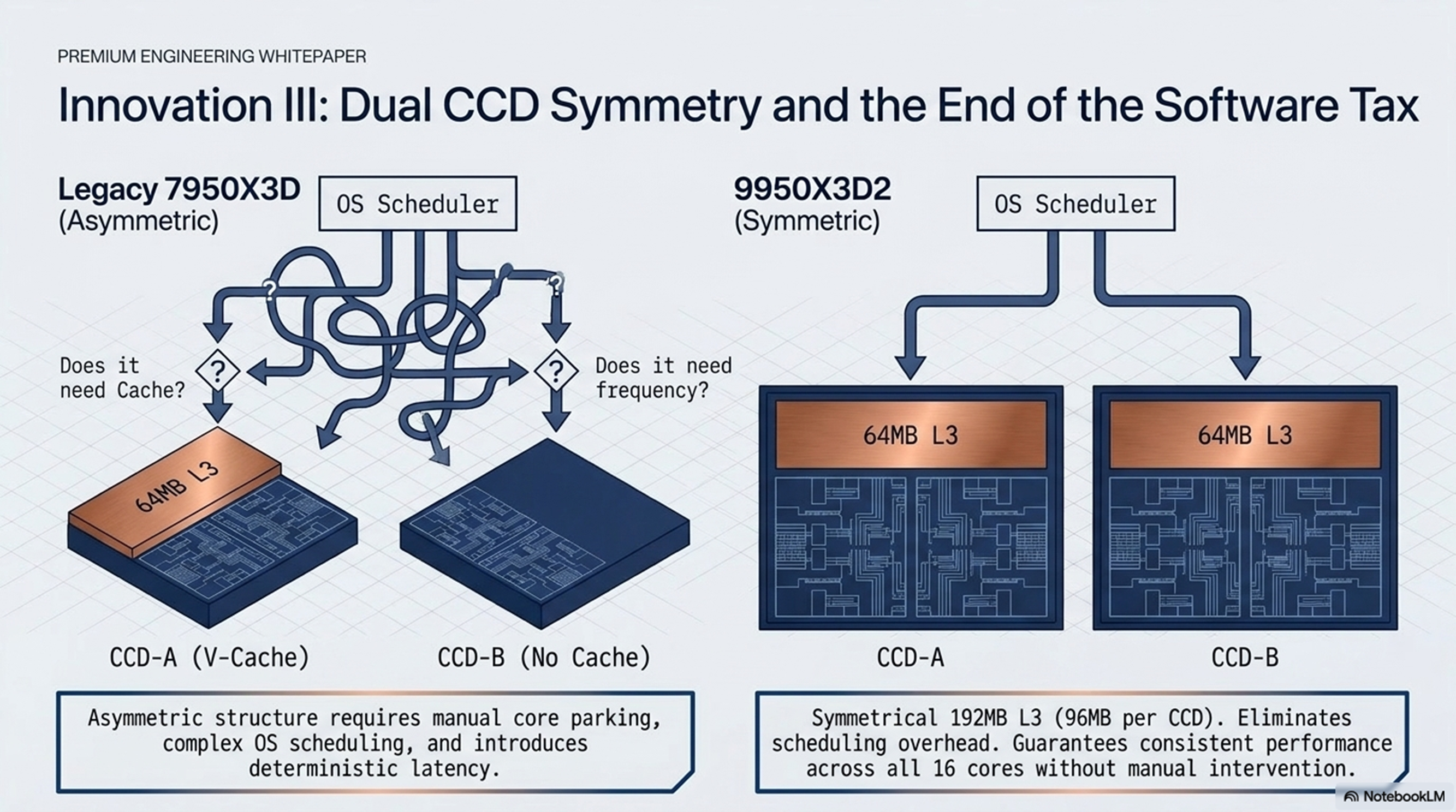

과거 7950X3D 등에서 나타난 비대칭 캐시 구조(단일 CCD에만 V-캐시 탑재)는 특정 워크로드에서 성능 저하를 막기 위해 수동으로 CCD를 비활성화하거나 복잡한 OS 스케줄링 워크라운드가 필요했습니다. 9950X3D2는 듀얼 CCD 모두에 64MB L3 캐시 스택을 탑재한 대칭 구조를 완성하여, 관리 오버헤드를 제거하고 16코어 전체에서 일관된 성능을 보장합니다. 이는 인프라 운영 관리자에게 매우 중요한 배포 안정성을 제공합니다.



4. 성능 시너지와 비즈니스적 가치



4.1 AI 워크플로우 내 CPU의 전략적 역할

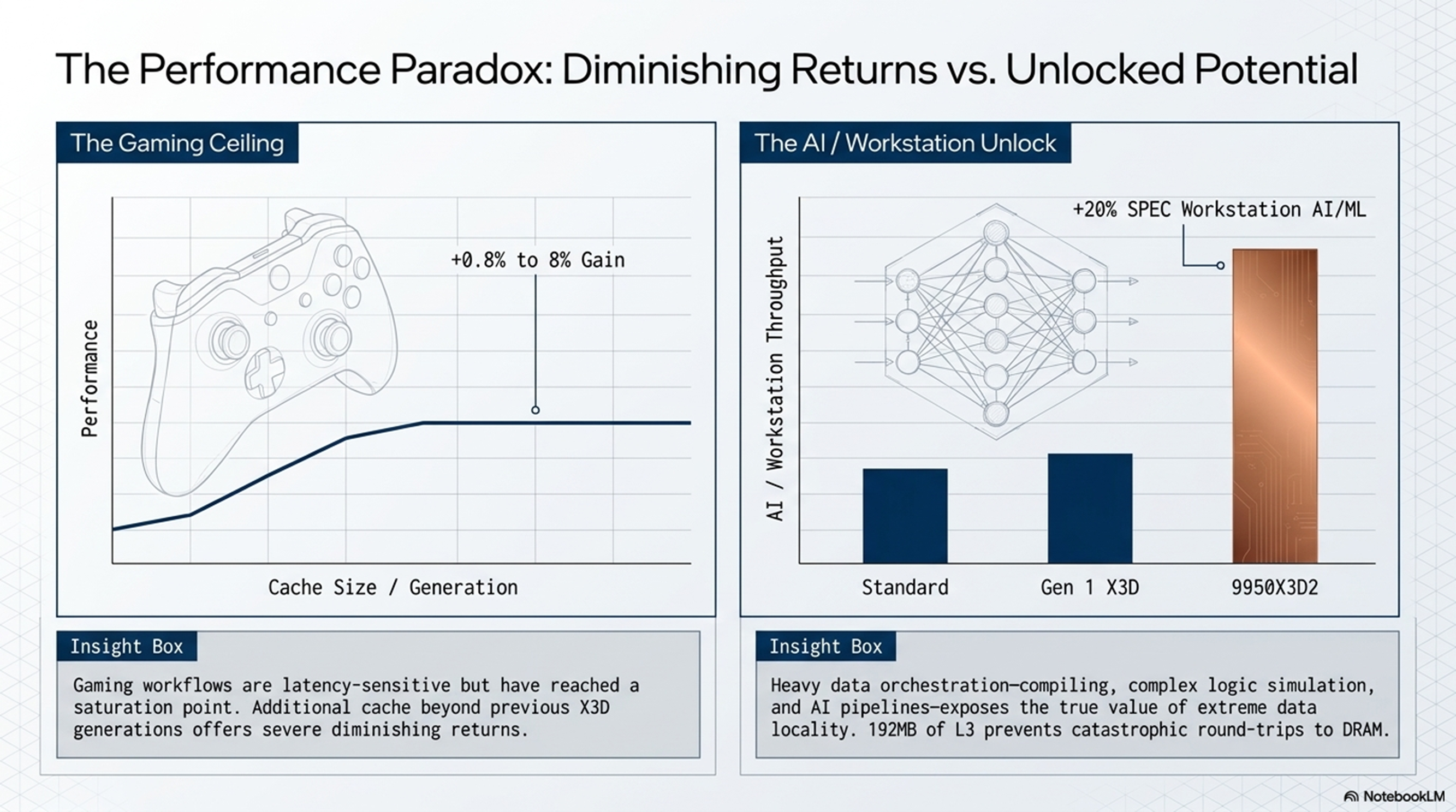

벤치마크 분석 결과, 9950X3D2는 게이밍에서 약 0.8%~8%의 점진적 향상을 보이는 반면, SPEC Workstation AI/ML 환경에서는 20% 이상의 비약적인 향상을 기록했습니다. AI 연산이 GPU 중심으로 이동했음에도 CPU의 대용량 L3 캐시가 중요한 이유는 CPU가 담당하는 '오케스트레이션' 역할 때문입니다.

• 데이터 전처리(Pre-processing): 데이터 로딩, 토크나이징, 압축 해제 등 GPU 연산 전단계의 작업은 CPU의 캐시 로컬리티에 직접적인 영향을 받습니다.
• 에이전틱 AI 및 긴 프롬프트 처리: RAG(검색 증강 생성) 시스템에서 문서 청킹(Chunking)이나 파이썬 런타임 실행 시, 192MB의 광대한 L3 영역은 DRAM 접근 빈도를 줄여 응답 지연을 획기적으로 개선합니다.
• 병목 현상 해소: GPU가 연산을 마친 후 다음 데이터를 기다리는 대기 시간을 최소화함으로써 전체 시스템 ROI를 높입니다.



4.2 모놀리식 다이의 한계와 비즈니스적 가치 제고



단일 거대 칩(Monolithic Die) 제조 방식은 3nm 공정에서 매우 낮은 수율이라는 경제적 리스크를 수반합니다. 대용량 SRAM을 포함한 거대 단일 칩을 생산할 경우, 미세한 결함 하나가 칩 전체를 폐기하게 만들어 제조 단가를 기하급수적으로 상승시킵니다.



수율 및 비용 구조의 전략적 최적화

• 수율 리스크 분산:  로직 다이와 SRAM 다이를 분리 생산함으로써 각 다이의 수율을 독립적으로 관리합니다. 이는 웨이퍼당 유효 칩 생산량(Net Die per Wafer)을 극대화하는 핵심 비즈니스 로직입니다.
• 재무적 당위성:  200MB 이상의 SRAM을 3nm 로직에 통합하는 것은 물리적으로 비효율적일 뿐만 아니라 경제적으로도 불가능에 가깝습니다. SoIC를 통한 칩 분할은 이를 가능케 하는 유일한 재무적 해법입니다.

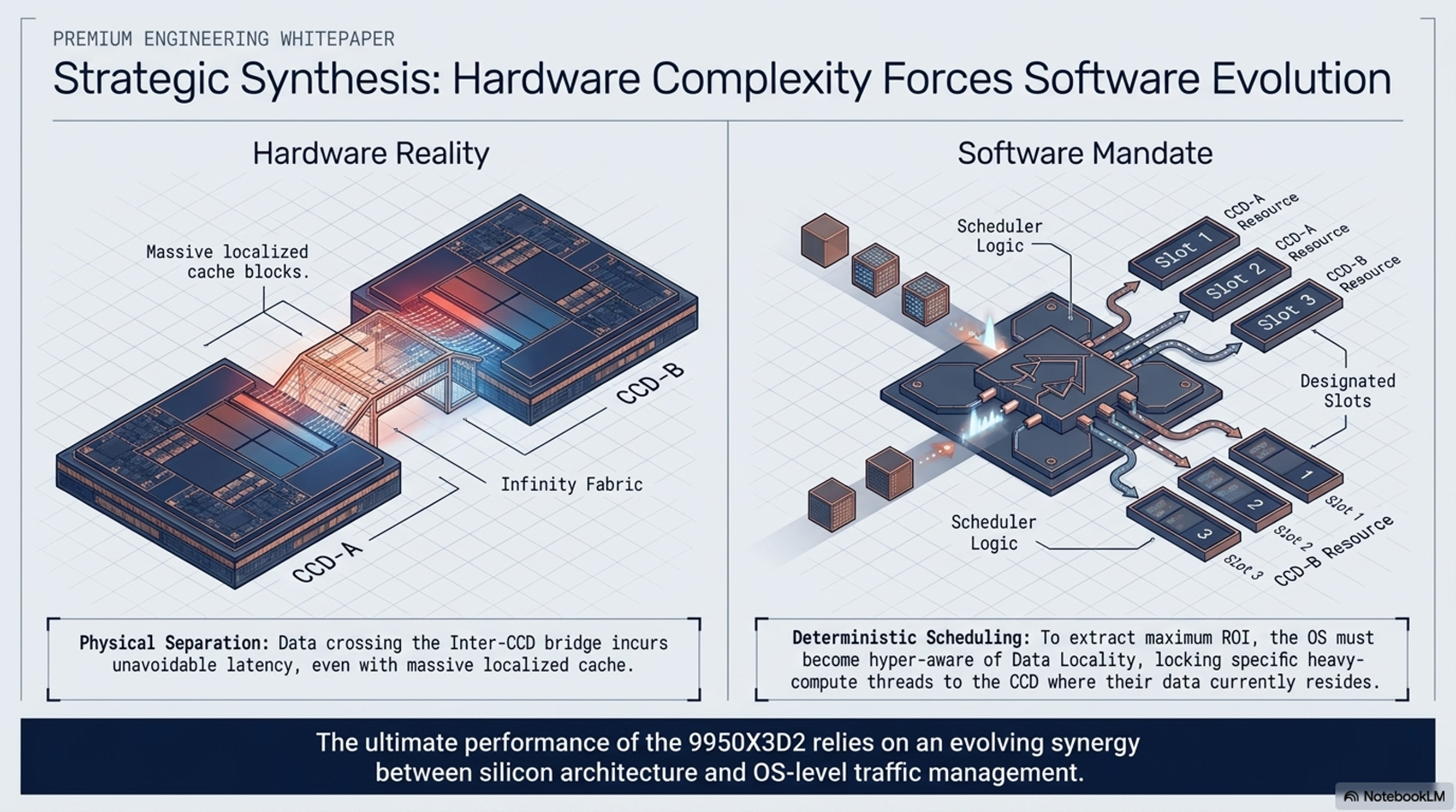

• 하드웨어 이질성과 소프트웨어 택스(Software Tax):  듀얼 CCD 구조에서 192MB~208MB에 달하는 대용량 캐시를 탑재함에 따라,  Inter-CCD 레이턴시  관리가 새로운 과제로 부상했습니다. 두 개의 다이가 물리적으로 분리되어 있기에 발생하는 통신 오버헤드는 단순한 하드웨어 성능만으로 극복할 수 없습니다. 따라서 OS의 스케줄링이 데이터 로컬리티를 인식하고 최적의 코어에 작업을 할당하는 '결정론적 스케줄링(Deterministic Scheduling)' 능력이 성능 발현의 필수 조건이 되었으며, 이는 하드웨어의 복잡성이 소프트웨어 생태계의 변화를 강제하는 전형적인 사례입니다.





5. 최적화 원리: 메모리 벽 극복과 데이터 로컬리티(Data Locality)

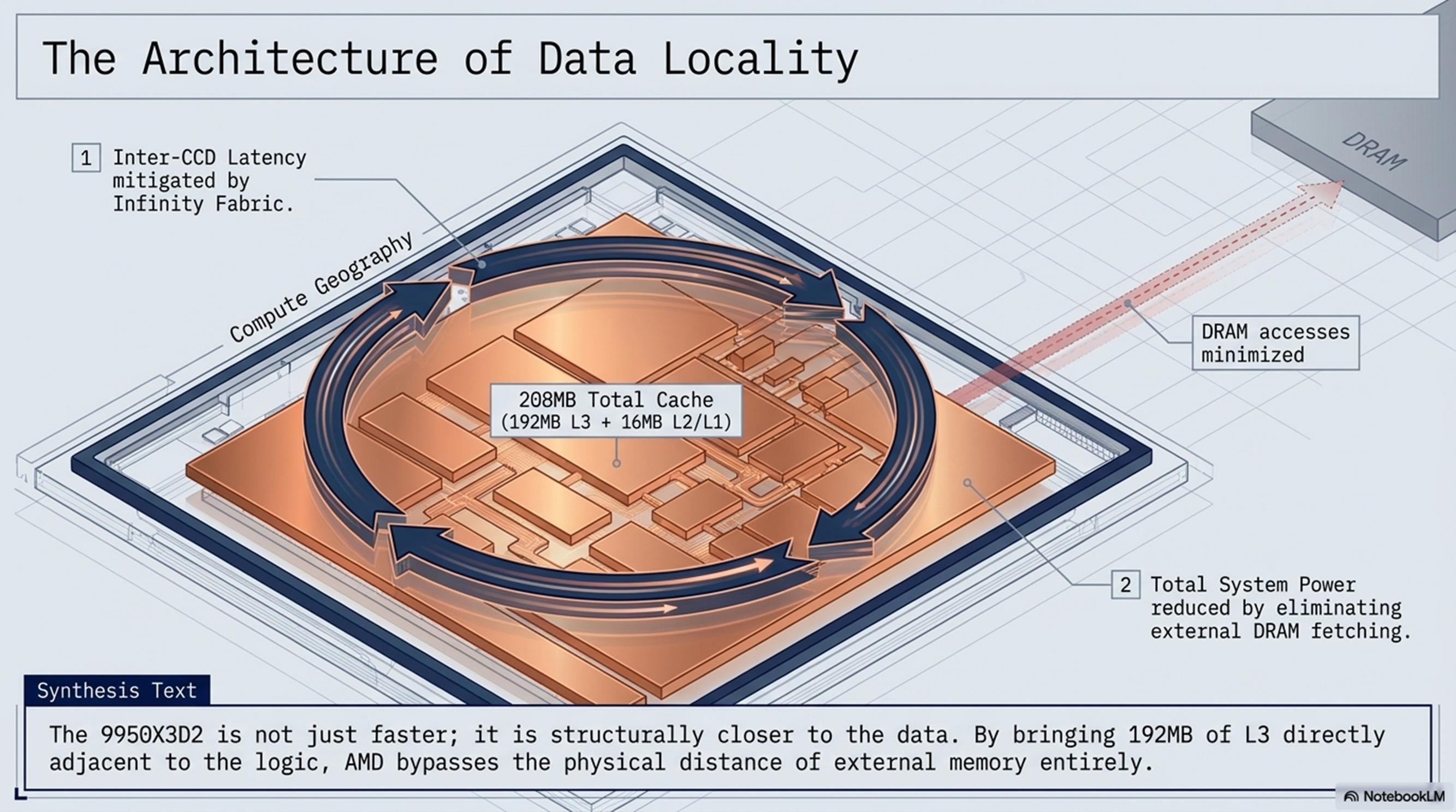

9950X3D2는 연산 장치와 외부 메모리(DRAM) 사이의 물리적 거리에서 발생하는 성능 괴리를 해결하기 위해 설계되었습니다.

• 데이터 계층 구조 최적화: 레지스터, L1, L2를 거쳐 L3(SRAM)에서 데이터를 처리할 확률(Hit Rate)을 높임으로써, 물리적으로 수 센티미터 떨어진 DRAM까지의 데이터 이동을 억제합니다. 이는 곧 시간적, 전력적 비용 절감으로 직결됩니다.
• 워크로드별 타당성: 단순 스트리밍 데이터 처리보다는, 데이터 재참조가 빈번한 레이턴시 민감형(Latency Sensitive) 워크로드(컴파일, 복잡한 로직 시뮬레이션 등)에서 듀얼 V-캐시의 진가가 발휘됩니다.
• 시스템 통합: 인피니티 패브릭(Infinity Fabric)으로 연결된 듀얼 CCD가 균등하게 대용량 캐시를 참조함으로써, 소프트웨어 최적화 난이도가 대폭 낮아졌습니다.



6. 결론: 차세대 인프라 구축을 위한 전략적 제언

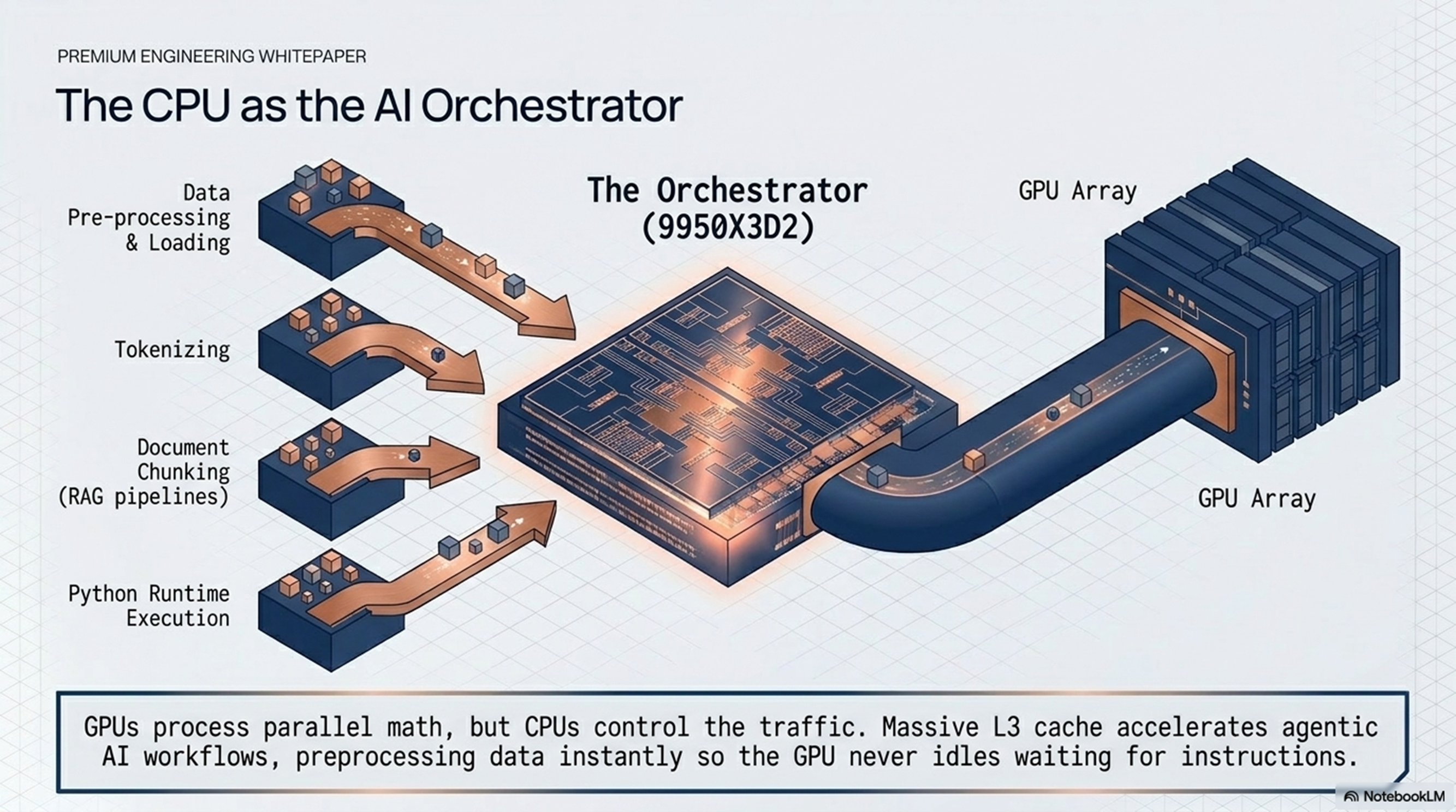

AI 시대의 CPU는 단순 연산을 넘어 데이터의 흐름을 제어하는 '트래픽 컨트롤러(Orchestrator)'로서의 위상이 강화되고 있습니다. GPU가 병렬 연산을 가속화하는 동안, CPU는 문서 청킹(Chunking), 파이썬 런타임 실행, 에이전틱(Agentic) 워크플로우 처리 등 전처리 및 후처리 영역에서 핵심적인 역할을 수행해야 합니다.

그리고, AMD 9950X3D2 아키텍처 분석을 종합할 때, 본 장치는 단순한 성능 개선판이 아닌 '데이터 중심 컴퓨팅' 시대를 위한 핵심 전략 자산입니다.



전략적 통찰:

1. 데이터 로컬리티 중심 설계:  성능 경쟁의 승부처는 연산 속도가 아닌, 연산 유닛 인근에 데이터를 얼마나 고밀도로 배치하느냐(SoIC 기반 캐시 적층)에 달려 있습니다.

2. 성능의 비선형성 이해: 듀얼 캐시가 모든 환경에서 2배의 성능을 보장하는 것은 아닙니다. 다만, 데이터 로컬리티가 확보되는 특정 전문 워크로드에서는 표준 CPU가 도달할 수 없는 성능 도약을 제공합니다.
3. 패키징을 통한 경제성 확보:  모놀리식 다이의 수율 한계를 극복하기 위해 하이브리드 본딩을 활용한 칩렛 전략은 이제 선택이 아닌 재무적·기술적 필수 사항입니다.
4. 인프라 효율성 극대화: 인버티드 구조를 통한 열 관리 개선과 대칭적 듀얼 CCD 구성은 시스템 운영의 복잡성을 낮추고 하드웨어 신뢰성을 높입니다.
5. 미래 지향적 보완 구조: HBM을 탑재한 GPU와 3D V-캐시를 탑재한 CPU의 조합은 메모리 벽을 허물고 AI 에이전트 환경에 최적화된 아키텍처를 구축하는 데 필수적입니다.

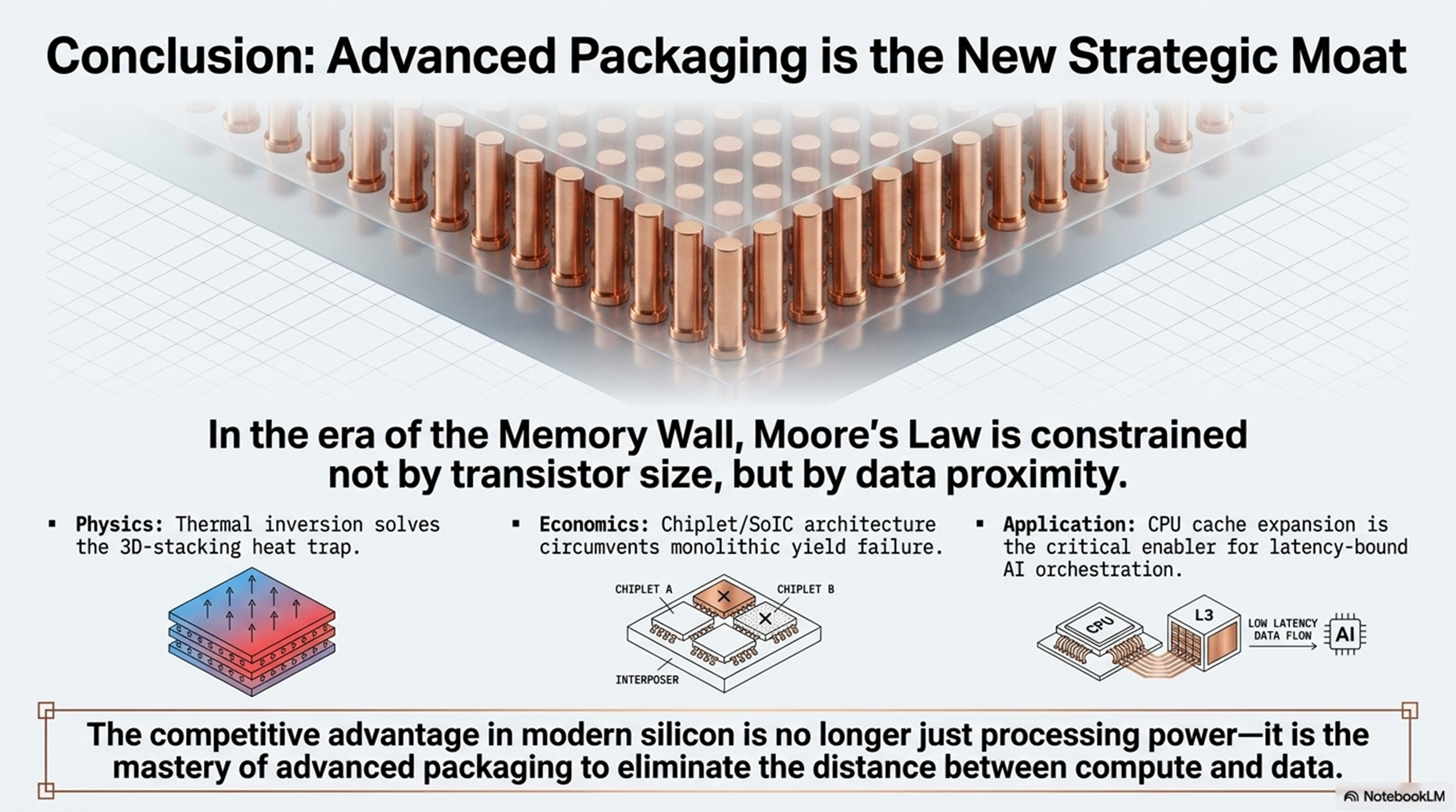

결론적으로, 데이터 이동 최소화가 시스템 전체의 전성비와 성능을 결정하는 미래 컴퓨팅 환경에서 중요해지며, 하이브리드 본딩과 같은 첨단 후공정 기술력은 기업의 전략적 해자(Moat)가 될 것입니다. CPU 아키텍처의 진화는 이제 반도체 전공정의 미세화를 넘어, 패키징을 통한 구조적 혁신으로 그 무대를 옮기고 있습니다.



그리고, AMD의 9950X3D2는 데이터 이동의 최소화가 곧 비즈니스 경쟁력으로 직결되는 AI 연구소, 고도의 엔지니어링 시뮬레이션 환경, 그리고 하이엔드 워크스테이션 사용자에게 최상의 투자 가치를 제공하는 아키텍처가 될 가능성이 높아 보입니다.
